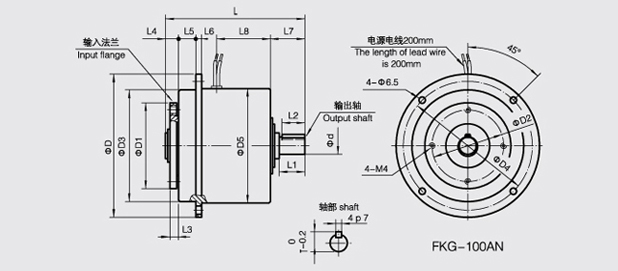

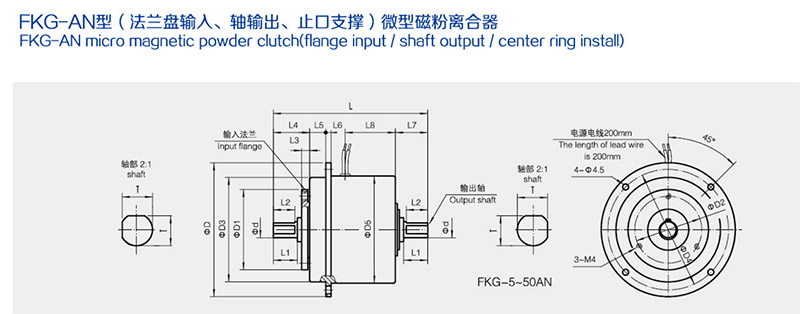

FKG-AN型微型磁粉離合器來源： 點擊數：18671次 更新時間：2021/9/6 23:09:52 微型磁粉離合器俗稱微小型磁粉剎車器，使用DC24V電壓，它激磁電流雖小，但卻可以輸出較大轉矩，從而可以很方便地組成自動控制系統。 當激磁電流保持不變時，其輸出之轉矩不受傳動件與從動件之間差速(滑差轉速)之影響，即靜力矩與動轉矩?zé)o差別。 此外當激磁電流發生變化時，與微型磁粉離合器所對應的磁場強度也隨之同步響應，而也因此具備優越的響應速度,因此微型磁粉制動器可以非常穩定地輸出恒定轉矩，此特性若應用于張力控制，則客戶只須調節激磁電流之大小，便可簡潔、有效、準確地達到控制卷料張力的目的。 型號 額定轉矩(N•m) 激磁線圈 許用轉速(r/min) 飛輪距J(kg cm2) 滑差功率（W） 重量（Kg） 電流(A) 功率(W) 響應時間 輸入軸 輸出軸 FKG-5AN 0.5 0.35 8.4 0.02 1800 0.21 0.018 18 0.68 FKG-10AN 1 0.47 11.3 0.03 1800 0.35 0.046 20 0.88 FKG-20AN 2 0.55 13 0.06 1800 0.68 0.10 30 1.28 FKG-50AN 5 0.8 19 0.06 1800 1.85 0.4 40 2.3 FKG-100AN 10 1.0 24 0.09 1800 5.3 1.1 50 4.1 型號 外形尺寸 軸聯結尺寸 法蘭盤聯結尺寸 止口支撐尺寸 其余尺寸 D L d(g6) T L1 L2 D1(g7) D2 螺蚊深度（L3） D3(h7) D4 L4 L5 L6 D5 L7 L8 FKG-5AN 70 77 5 4.5 10.5 9 40 30 5.5 48 60 16.5 8.5 4 50 13.5 28.5 FKG-10AN 76 83 7 6.5 12 10 42 34 5.5 54 66 18.5 8.5 4 56 16 29.5 FKG-20AN 85 95 9 8.5 15 13 48 40 6.5 63 75 22.5 9.5 4 65 19.5 34 FKG-50AN 100 111 12 11.5 18 16 60 50 6 78 90 25 12 4 80 22 37.5 FKG-100AN 128 113 15 16.5 24 20 80 70 7 98 114 10 15 5 98 29 46 【刷新頁面】【加入收藏】【打印此文】 【關閉窗口】上一篇：FKB-AN、BN型磁粉離合器 下一篇：磁粉制動器-原理概況
