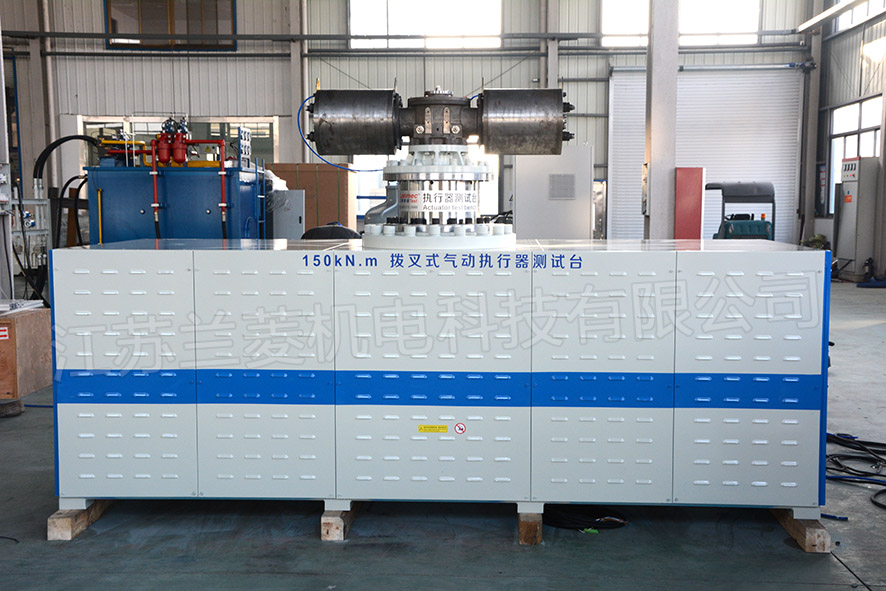

設備名稱： 單作用雙作用撥叉式氣動執行器扭矩臺

設備型號：  K3-BCCS-10K/20K/30K/40K/90K/15K/30K

測量范圍：  10K/20K/30K/40K/90K/15K/30KN.m

負載范圍：  5~100%F.S（滿量程）

1、系統介紹

本測測試系統由轉矩轉速傳感器、測試臺架、伺服液壓加載裝置、執行器安裝夾具、伺服液壓站、檢測柜、工業冷水機等組成，它可以任意改變被測撥叉式氣動執行器的負載，直接測量出撥叉式氣動執行器負載耐久狀態下的輸出轉矩、角度、氣壓。

我們配置為 機 械： 測試臺機械部分一套（加載裝置采用伺服液壓加載；角度編碼器采用3600絕對值編碼器）；

5.5KW伺服液壓站 1套

5.2KW工業冷水機 1套

檢測柜： 一套

2、測試參數：

加載測試范圍：5~100%F.S，轉速≤200RPM，行程±55°

3、測試精度：

轉  矩： ±0.2% F.S 角 度： ±0.1度       氣  壓： ±0.01MPa

4、軟件功能：

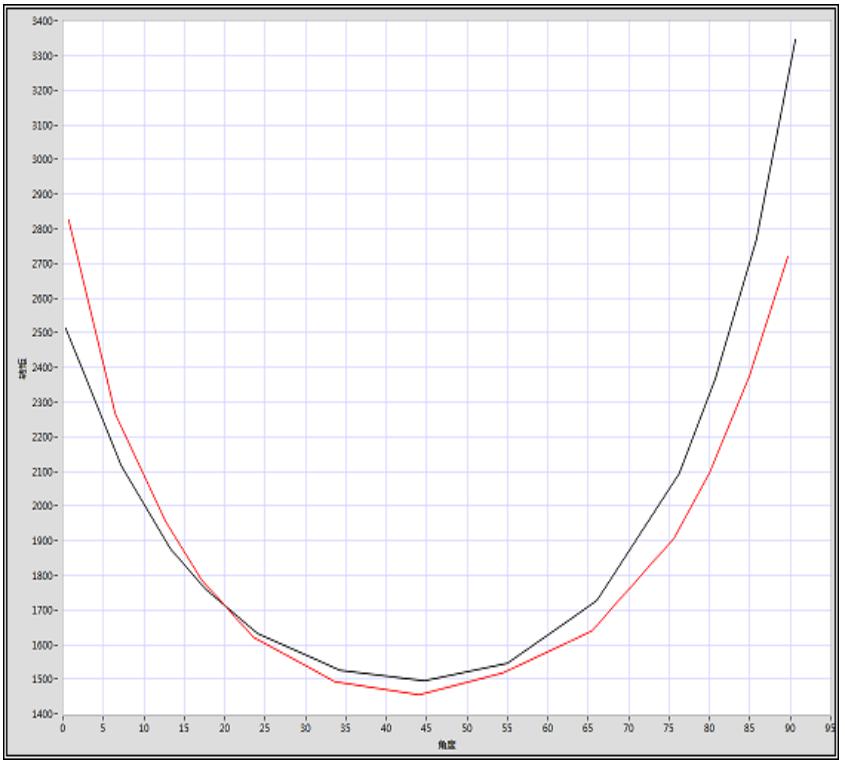

可顯示、保存、打印《被測執行器輸出的轉矩、角度、氣壓》各參數及相互之間的曲線關系，并形成報表予以保存和打印

可以模擬閥門的啟閉過程進行加載，做壽命試驗

可以測出各角度對應的最大扭矩，生成曲線。

加載方式：手動、程控加載
