鉆機綜合性能測試臺主要用來測試鉆機、鉆桿的輸入（電、液、氣）功率；輸出轉矩、輸出轉速、輸出機械功率；效率；直行程；推拉力等�？蛇M(jìn)行型式試驗、壽命耐久試驗等，模擬鉆機的實際使用工況，評價鉆機、鉆桿的綜合性能，為鉆機、鉆桿的研發、生產、維修和現場應用等提供準確的參數依據。鉆機綜合性能測試臺可以測試各類電動、氣動、液動鉆機、鉆桿等。該類測試臺主要由被測鉆機、鉆桿、轉矩轉速傳感器（力傳感器、位移傳感器、角度傳感器等）、模擬負載、安裝平臺、連接夾具、測控系統（儀表、軟件等）、電氣控制系統等組成。測試過程可手動加載或自動加載，測試結果可生成定制的測試報告、曲線圖表等，過程數據可生成Word、Excel或PDF格式文件，數據可進行保存、編輯、打印等。測試系統界面簡潔，升級、維護方便。公司免費培訓操作人員，進行使用、維護指導。

能廣泛服務于礦用使用電動、氣動、液壓錨桿鉆機產品的礦山、鐵道隧道、冶金工程等行業。

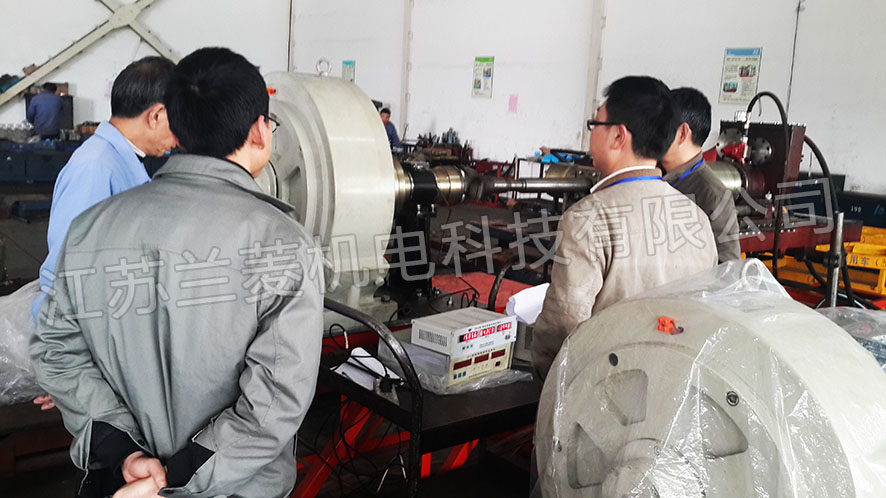

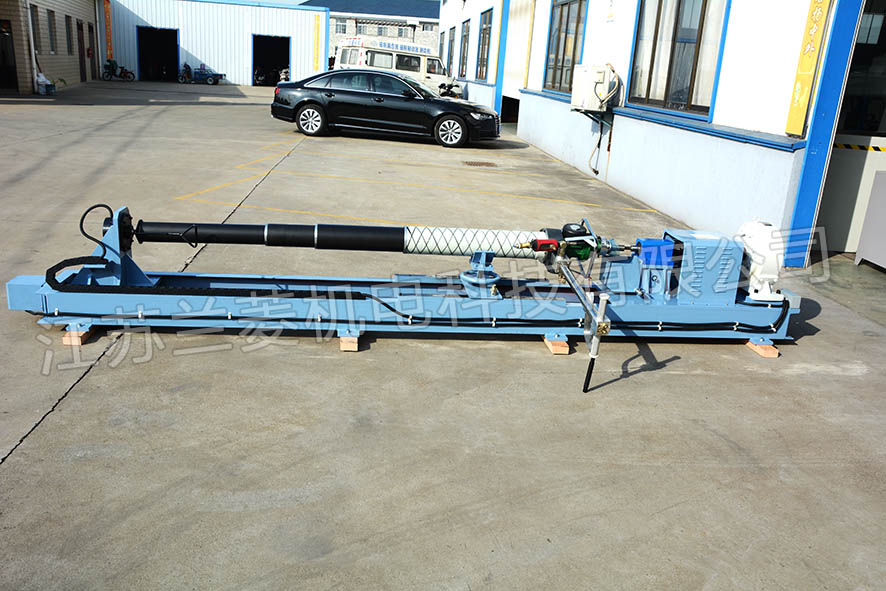

北京煤科院 630~30000N.m氣動液壓鉆機測試臺

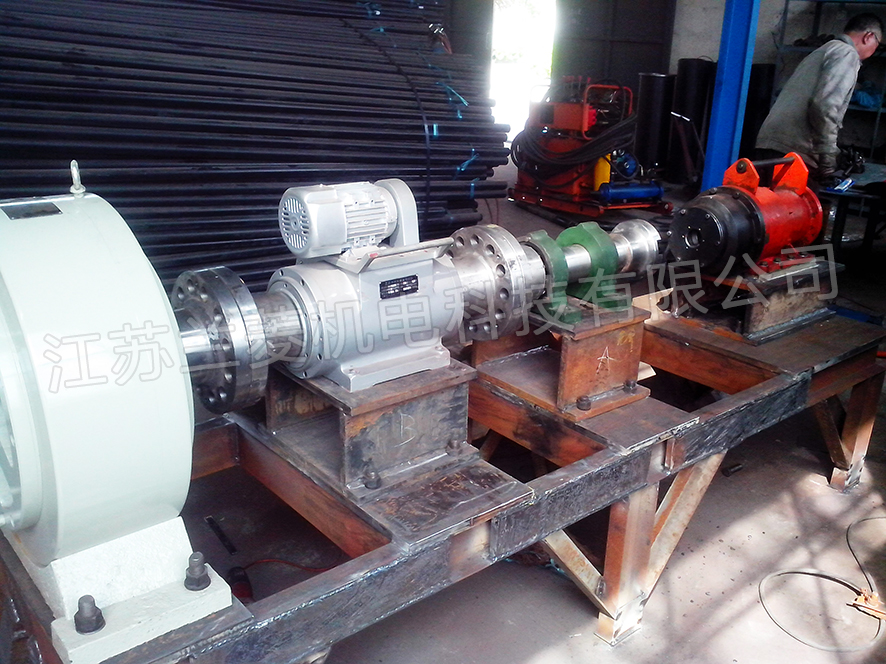

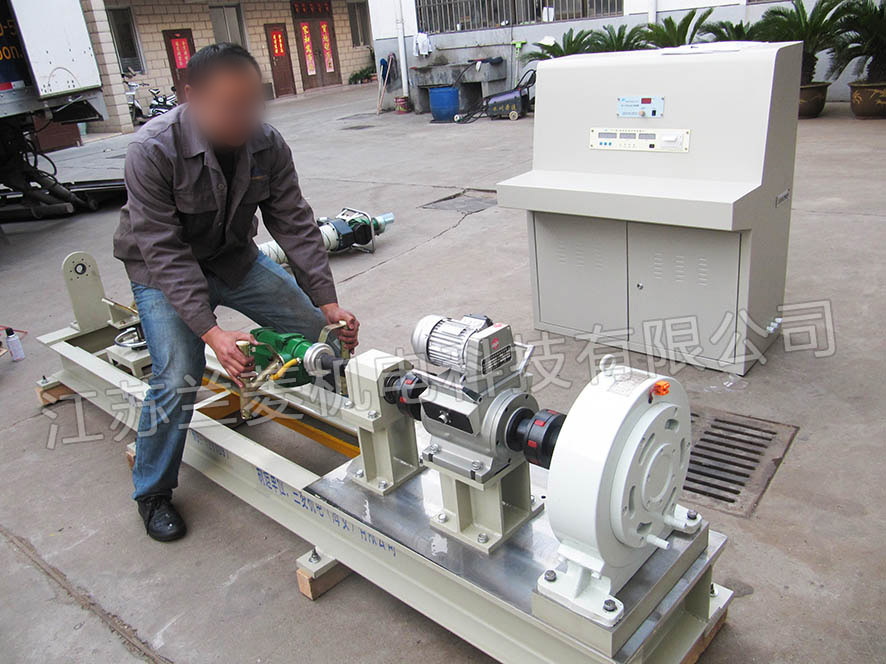

江陰中煤 400N.m手持鉆機測試臺

鉆機鉆桿扭矩測試臺應用行業
可檢測動力機械輸出的轉矩、轉速、功率。如電機、內燃機、液（氣）壓馬達、曳引機、石油鉆機等。
可檢測傳動機械輸入、輸出的轉矩、轉速、功率、效率。如減變速機、電動閥門、離合器等。
可檢測鋼性傳動件的可承受轉矩。如石油鉆機鉆桿、煤礦山體固定錨桿等。
可檢測制動機械的制動轉矩。如制動器、失電保護器、汽車渦流減速器、吊車減速器、剎車等。
可檢測旋轉工作機械需要的轉矩、功率。如發電機、水泵、風扇、攪拌機等�？蓹z測運動付摩擦轉矩。如汽車傳動球頭與球頭座、船舶尾軸與尾軸套、滾珠絲杠與螺母等。

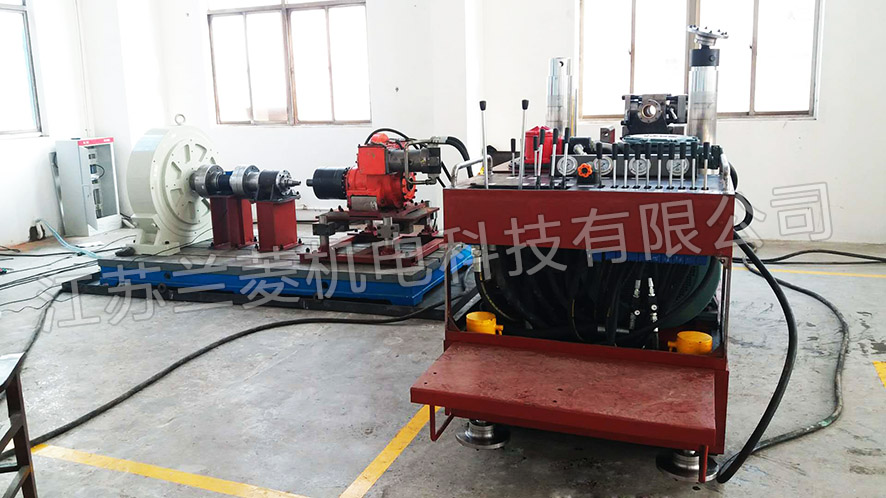

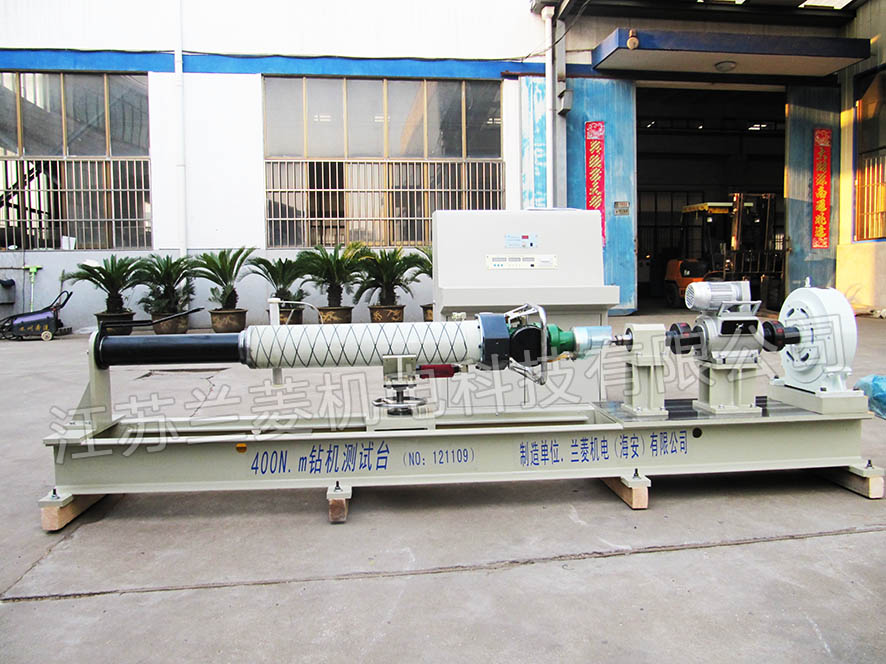

江陰中煤 400N.m氣動錨桿鉆機測試臺

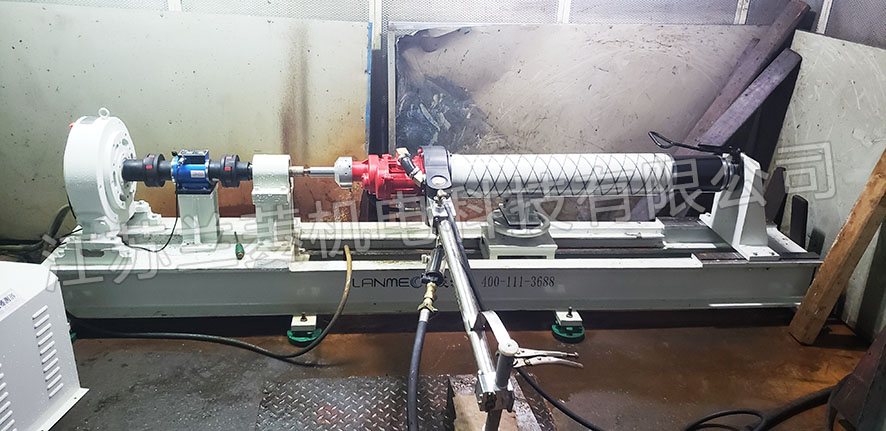

江陰長力 400N.m氣動錨桿鉆機測試臺

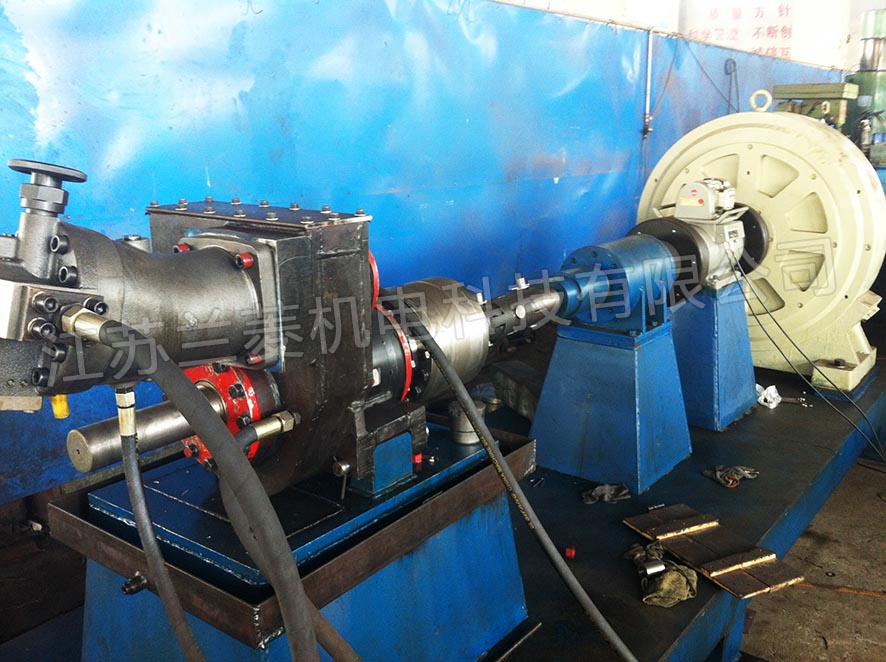

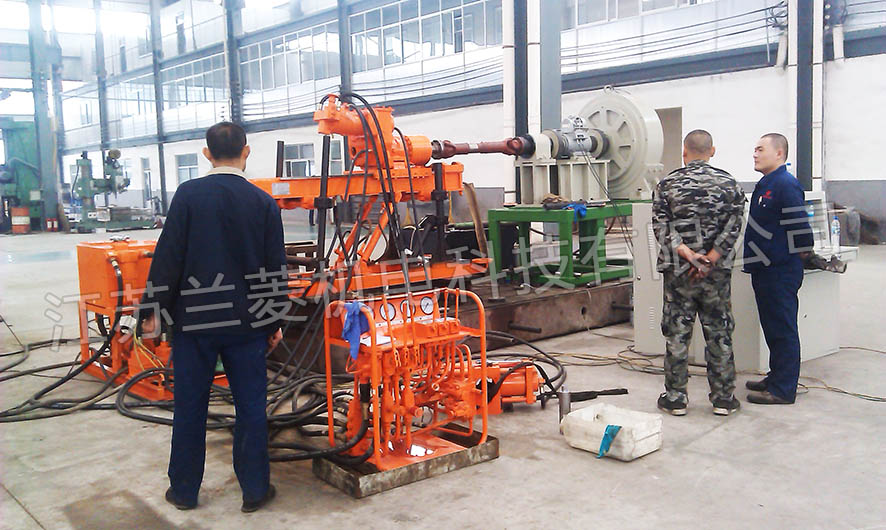

鐵福來 20000N.m履帶式液壓鉆機測試臺

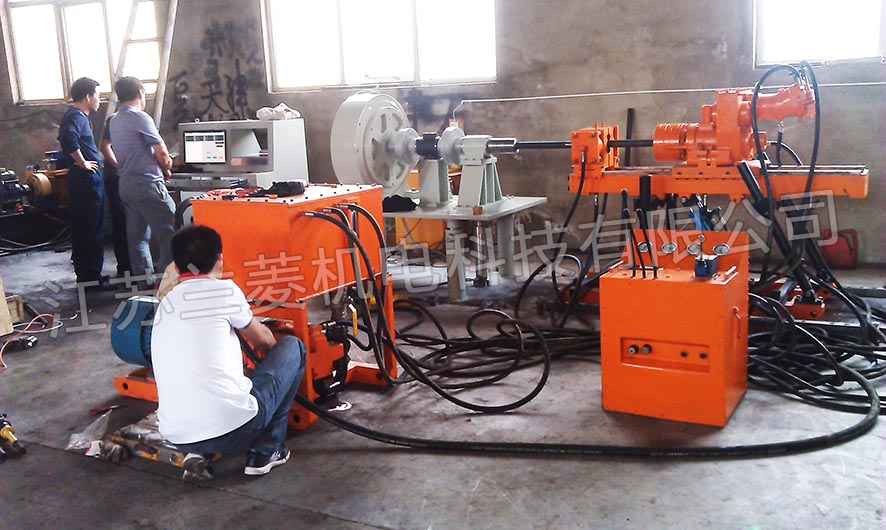

常州保萊 10000N.m液壓鉆機測試臺

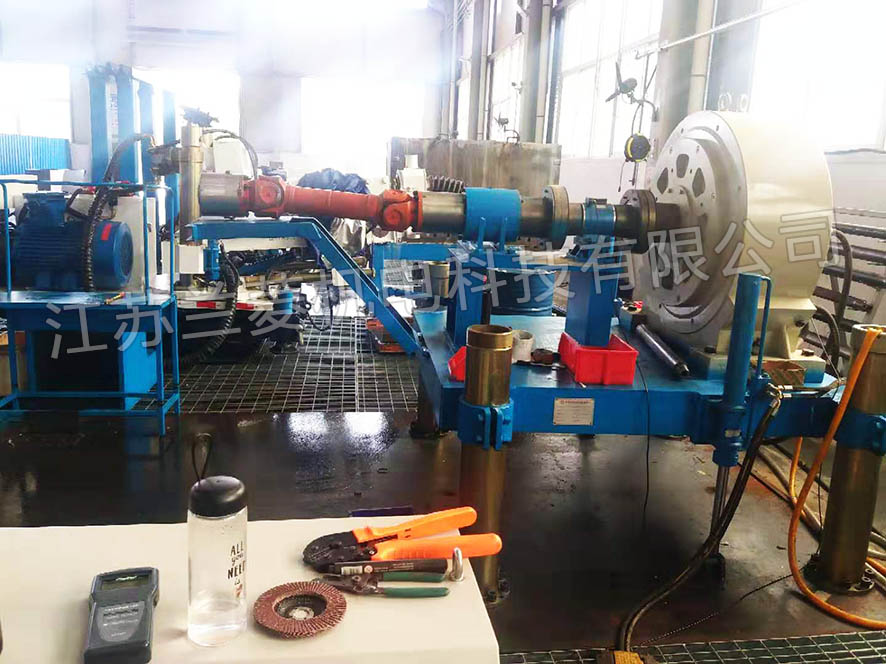

六合煤機 5000N.m液壓鉆機測試臺

七臺河煤機公司 10000N.m液壓鉆機測試臺

天津同鑫煤機5000N.m鉆機測試臺

黑龍江技師學院5000N.m鉆機測試臺

雞西萬隆2000N.m鉆機測試臺

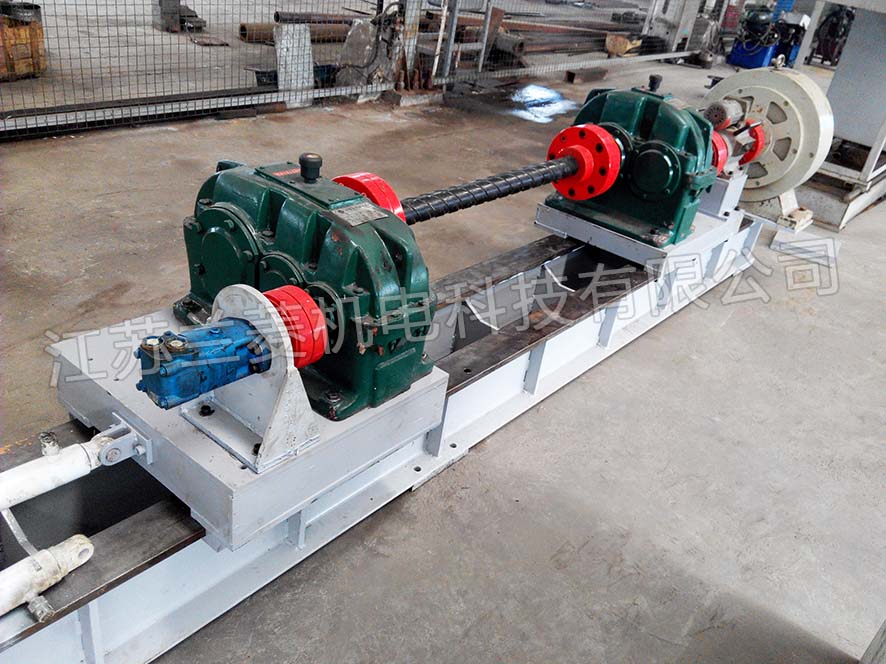

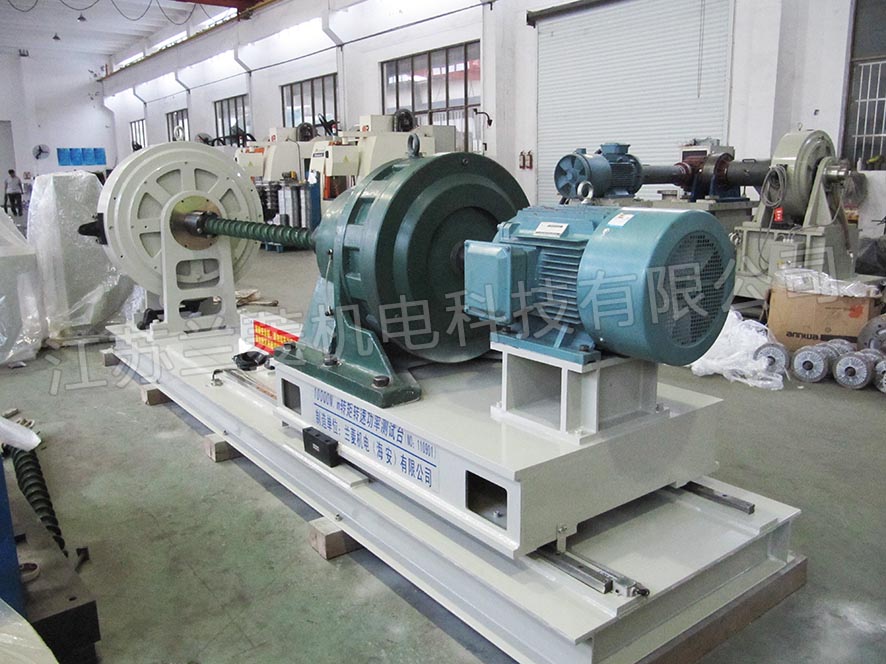

10000N.m 鉆桿加載測試臺

5000N.m鉆桿加載測試臺

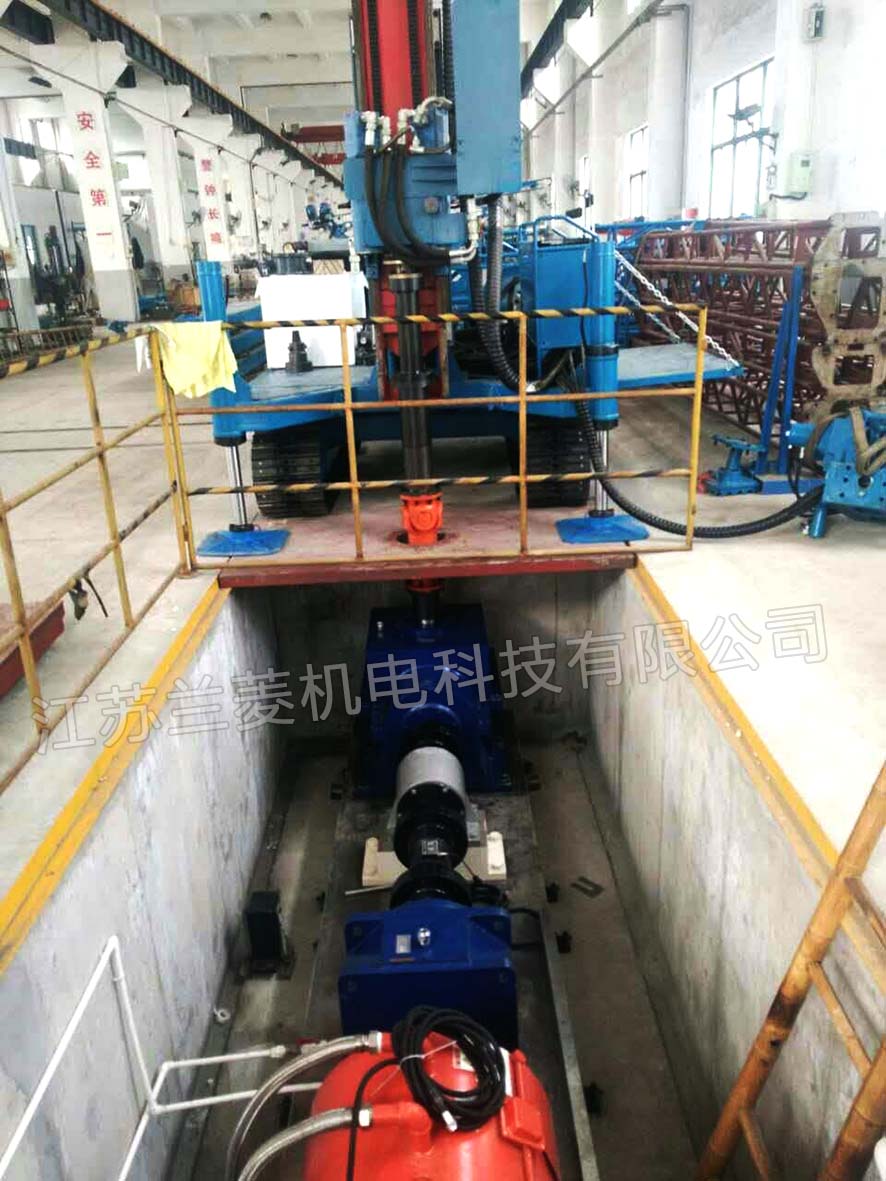

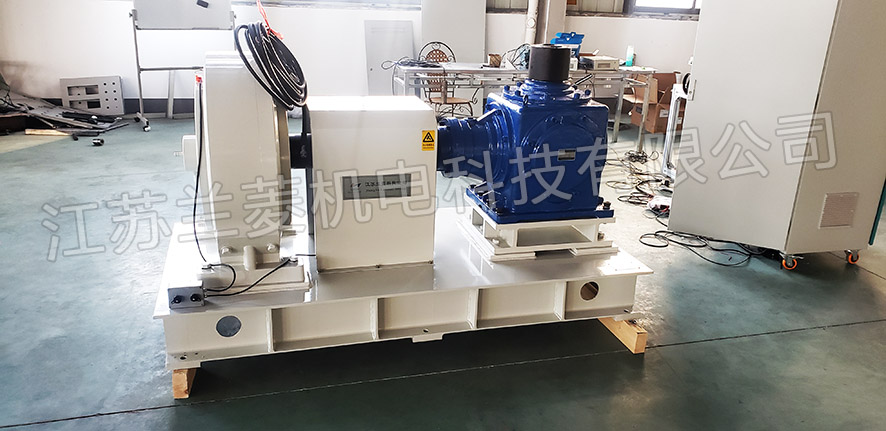

無錫安曼 30000N.m立式鉆機測試臺

徐州恒興 5000N.m立式鉆機測試臺

概述：

鉆機測試臺按照被測鉆機的動力源不同，分為：氣動錨桿鉆機測試臺、液壓鉆機測試臺；按照鉆機的工作方向不同可以分為：立式鉆機測試臺、水平鉆機測試臺。

20000N.m 鉆機試驗臺技術方案說明書

（可以采用磁粉制動器、電渦流制動器、電力測功機作為負載，用戶可選擇）

設備名稱：

20000N.m 液壓鉆機試驗臺

設備參數：

轉速0-500r/min；轉矩2000-20000N.m；最大功率90Kw、

1.用途

1.1 用于測試

電機的電流、電壓、功率因數、電功率

液壓輸出的壓力、流量、液壓功率

鉆機輸出的轉矩、轉速、功率、推力

液壓站效率、鉆機效率、整機效率

1.2 電腦顯示相互之間的曲線關系，并形成報表予以保存和打印。

1.3 手動/程控加載

2、測試精度:

電機的電流、電壓、功率因數、電功率 ±0.5%F.S

液壓輸出的壓力、流量、液壓功率 ±0.5%F.S

鉆機輸出的轉矩、轉速、功率、推力 ±0.2%F.S

液壓站效率、鉆機效率、整機效率 ±0.5%F.S

3、設備工作環境

3.1電源：AC220V 1000w單相  AC380V 100Kw三相（根據電機功率）

3.2溫度：-10℃ — 40℃

3.3濕度：小于85%

4、基本原理

磁粉制動器FZ20000JY（20000N.m 90Kw）通過程控電源SC-1WS 提供可調節激磁電流來調節加載阻尼大小。

將ZJ-20000A型轉矩轉速傳感器串聯在磁粉制動器和鉆機中間，通過調節磁粉制動器阻尼，使得轉矩轉速傳感器的傳動軸上的應變片發生微量變形，變形參數電壓信號轉換成頻率信號，通過TR-3S型轉矩轉速功率采集儀顯示出轉矩、轉速、功率參數。

EP-2000電參數采集儀用于采集電機的電流、電壓、功率因數、電功率。

TD-8多通道儀表用于采集液壓輸出的壓力、流量、液壓功率。

各儀表均可與工業計算機實現相互通訊，發送指令、傳遞數據。

5、需方提供

冷卻裝置：水泵、水箱、水管的設計、制造、安裝等（流量100L/min、容積4m3）等

機械裝置：鉆機部分的安裝、連接、運轉

電纜聯結：電纜送到檢測柜： 三相AC380V （驅動電機、水泵）、單相AC220V1Kw

檢測柜---驅動電機、水泵（電纜及連接）

傳感器連接：與流量傳感器、壓力傳感器連接的所有接頭、油管、控制閥的設計、制造、組裝。

雙方配合進行鉆機的聯合調試。

6、提供技術資料

7、驗收

7.1驗收：可來我公司現場驗收

7.2驗收時間：款到6周發貨

7.3.如遇需方原因影響驗收，則驗收時間順延。

7.4驗收項目

7.4.1 精度驗收：

設備精度按設備《設備出廠合格證明書》驗收標準要求驗收。

7.4.2 性能驗收：

驗收結果達到技術協議要求和設備驗收標準后雙方簽署精度驗收?qǐng)?bào)告。

8、售后服務

測功機在驗收合格后12個月內，所有部件、儀表如出現故障（非人為造成），現場無法修理的一律免費盡快更換，能夠電話解決的電話解決，解決不了，我方在36小時內到達使用現場。非我方原因造成的設備故障，我方將按成本收取材料費、路費、人工工時。12個月后我方將在36小時內到達使用現場有償服務。磁粉制動器內的磁粉為易損件，不屬于三包范圍。（轉矩轉速傳感器三包24個月）

9、培訓

供方在接到需方電話要求調試后，36個小時內必須到達需方使用現場，3天內調試完畢，其期間可免費培訓需方操作人員。
