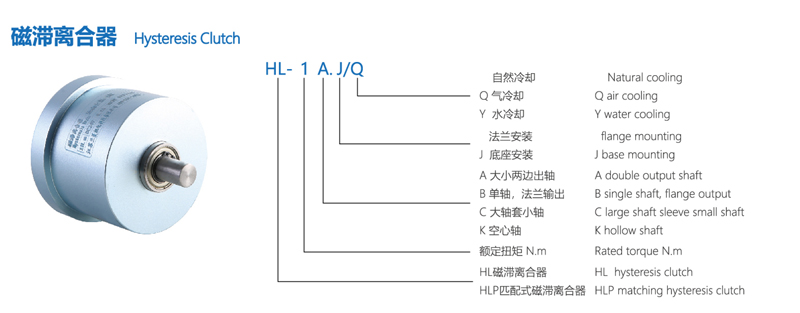

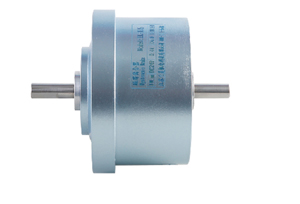

磁滯離合器介紹及外形技術參數來源： 點擊數：16779次 更新時間：2021/9/20 22:49:14 概述： 磁滯離合器是根據磁滯原理，利用磁滯傳送扭矩，勵磁電流和傳遞扭矩基本成線性關 系。在與滑差轉速無關的情況下，能傳遞一定的扭矩，具有響應速度快、結構簡單、 無污染、無噪音、無沖擊振動、節約能源等優點。是一種多用途、性能優越的自動控 制元件�？蓮V泛用于緩沖起動、過載保護、調速、卷繞系統中收卷的張力控制領域。 規格參數 型號 額定扭矩 額定電流 電壓 線圈電阻 (于 25。±10%) 額定滑差功率 最高轉速 5分鐘 持續 N.m mA VDC O(Ohm) watts watts HL-0.03 0.03 210 24 115 45 10 3600 HL-0.1 0.1 300 24 75 70 20 3600 HL-0.3 0.3 480 24 50 120 38 3600 HL-0.5 0.5 480 24 50 120 38 3600 HL-1 1 342 24 70 300 70 3600 HL-2 2 530 24 45 460 115 3600 HL-3 3 750 24 32 800 165 3000 HL-5 5 750 24 32 1000 200 3000 HL-6 6 1200 24 20 1000 200 3000 HL-10 10 1200 24 20 1200 350 3000 HL-12 12 1200 24 20 1200 350 3000 HL-15 15 1200 24 20 1200 350 3000 備注：以上列表為我公司自冷式磁滯離合器，如需其它規格，我公司可提供定制服務和技術支持。 型號 φA φB(h6) φC φD E F G H O K φJ(rèn)(h6) φN M S I HL-0.1A 63 6 19 67 87.1 54 15 15 2 1.1 10 40 3-M4↓6 9.5 5.6 HL-1A 98 10 32 102 137 77.8 30 24.2 4 1.1 15 50 3-M5↓10 14.2 9.4 HL-2A 127 12 42 133 121 94 27 27 6 1 20 60 3-M5↓12 19 11.5 HL-B磁滯離合器外形心寸 型號 φA φB (h6) φC φD E F G H φI K L M φN O P Q S HL-0.1B 63 10 19 67 90.3 54.2 15 15 37 1.1 2 4-M4↓6 40 2 28 4-M4↓6 9.5 HL-1B 98 15 32 102 160.5 75.5 30 46 58 1.1 3 4-M5↓10 50 4 50 4-M5↓6 14.2 HL-C磁滯離合器外形心寸 型號 φA φB(h6) φC (h6) φD E F G H I φJ(rèn)(h6) K L M φN O P Q R S HL-0.03C 42 6 12 45 60.5 32 27.2 12 2.7 8 0.5 13 3-M3↓5 26 1.5 5 6 1.5 7.5 HL-0.3C 69 8 28 - 97.5 43.6 37.6 25 7.5 15 1 25.3 3-M4↓6 50 1 12 8 2.5 14.5 HL-0.5C 69 8 28 - 97.5 43.6 37.6 25 7.5 15 1 25.3 3-M4↓6 50 1 12 8 2.5 14.5 HL-K磁滯離合器外形心寸 型號 φA(H7) b×h φB φC(h7) φD φE(H7) φF G H I J K φL M φN O HL-0.3K 12 - 32K7 62 82 50 80 40 60 3 10 5.2 60 4-M4↓6 42 3-M4↓10 12 4×13.8 15 5×17.3 HL-1K 20 6×22.8 42K7 91 110 80 107 38 59 3 15 10.7 90 4-M5↓6 50 4-M5↓15 25 8×28.3 30 8×33.3 HL-3K 20 6×22.8 52K7 116 148 100 140 50 79 3 16.5 12 116 4-M6↓10 80 4-M5↓16.5 30 8×33.3 40 12×43.3 HL-5K 30 8×33.3 52K7 110 163 105 155 58 96 3 23 13 120 4-M6↓10 90 4-M6↓17.5 40 12×43.3 50 14×53.8 HL-6K 30 8×33.3 52K7 110 163 105 155 58 96 3 23 13 120 4-M6↓10 90 4-M6↓17.5 40 12×43.3 50 14×53.8 HL-10K 30 8×33.3 90H7 174 225 150 205 80 118 4 10 - 174 4-M8↓12 105 4-M8↓10 40 12×43.3 50 14×53.3 HL-12K 30 8×33.3 90H7 174 225 150 205 80 118 4 10 - 174 4-M8↓12 105 4-M8↓10 40 12×43.3 50 14×53.3 HL-15K 30 8×33.3 90H7 174 225 150 205 80 118 4 10 - 174 4-M8↓12 105 4-M8↓10 40 12×43.3 50 14×53.3 【刷新頁面】【加入收藏】【打印此文】 【關閉窗口】上一篇：HL-A型磁滯離合器 下一篇：HZ-J/Q型底座式氣冷卻磁滯制動器
